弯头夹具
产品名称:弯头夹具
产品编号:45225-366
产品型号:鸣雷捷卡
更新时间:2019.05.01
 >>  产品详细介绍



不注胶快捷堵漏产品


       现有堵漏方案中,中温中压及高温高压等漏点的封堵,都要使用采用加注密封胶的夹具产品。而低温低压漏点,一般直接使用“哈夫节”来进行封堵。“哈夫节” 安装麻烦,安装出错率比较高,公称压力适用于<1.6Mpa,但因为设计结构简单,无法应对多变的泄漏现场。“哈夫节”只适应60度以下使用,温度过高会导致胶条老化过快,加大二次泄漏风险。密封胶条分布有缺陷,漏点压力达到1.0Mpa以上时,密封胶条受到泄漏介质冲击,会产生位移,无法有效密封,从而导致单次堵漏成功率不高。


       针对压力<2.5Mpa,温度<210℃的管道泄漏,使用该款堵漏夹具,堵漏过程中不需要加注密封胶,能够更快速、安全的解决此类管道泄漏。


技术内容


(1)技术特征:


       该“堵漏夹具”设计压力<2.5Mpa,耐温可达210℃,为铸钢材质,产品可制成不同规格尺寸,以应对不同的管道直径。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

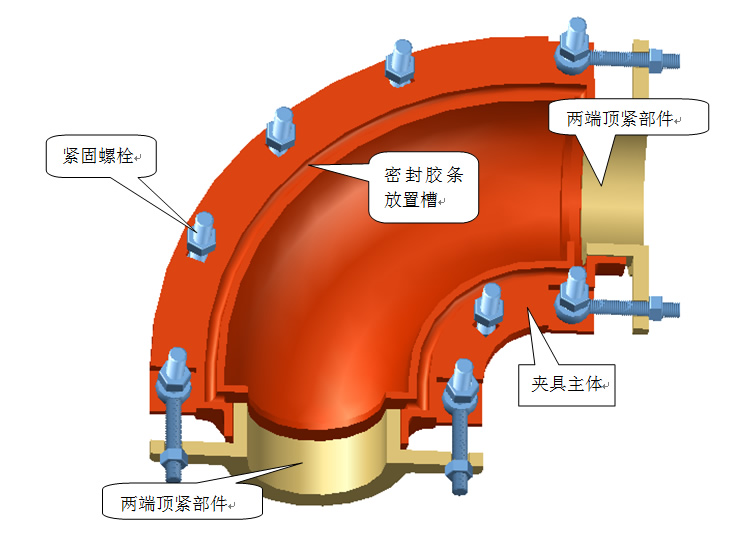

       堵漏夹具由夹具主体、密封胶条、两端顶紧部件以及螺栓等紧固件组成。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复



(2)技术方案:


       夹具两侧接合面采用隼形结构,一面凸起,一面凹槽,凹槽内放置有密封胶条。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复


       紧固螺栓时,凸起部分压紧密封胶条,使胶条变形填充凹槽空腔,达到有效密封效果。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复


       夹具主体两侧设计有泄压孔位置,压力高时可先钻开泄压孔(泄压孔可根据需要先安装阀门或连接相应管道),对泄漏介质进行引流,方便对夹具进行安装和紧固,之后再关闭泄压孔即可完成堵漏工作。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复


       夹具两端通过两侧螺栓拉紧两个半圆的顶紧部件,以达到顶紧两端密封胶条的目的,防止压边过高时,泄漏介质对两端胶条的强烈冲击,同时使胶条轻微形变,和管道外壁接触紧密。



新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复

新疆鑫众捷管道维护,带压堵漏,带压堵漏快捷夹具,化学清洗,高压水清洗,长输管道清洗,电厂回转式空预器清洗,管道带压开孔,管道带压封堵,管道内径的扩孔,法兰面修复


       两个半圆的顶紧部件采用螺栓结合紧固,在堵漏作业时,施工方便并且可靠性高。





哈夫节

鸣雷捷卡

温度

低(60℃以下)

250℃以下

压力

低(1.0Mpa以下)

2.5Mpa以下

重量

常规重量

轻(可选铝合金材质)

安装过程

较难

容易

成功率

一般

很高

密封效果

较好

很好

保质期

耐腐蚀

较高

高(可选多种材质)

胶条档次

高(可选多种材质)

适合介质

多种介质

(水、气、油、酸、碱、盐等)

强度

密封面

上下整体压缩密封胶条,密封面较宽、预紧力大。

两侧采用隼型结构,用外力压紧胶条,密封面小,预紧力小。

价格

适中

综合成本
